安装维护
正确地使用产品能够获得更佳的产品体验。

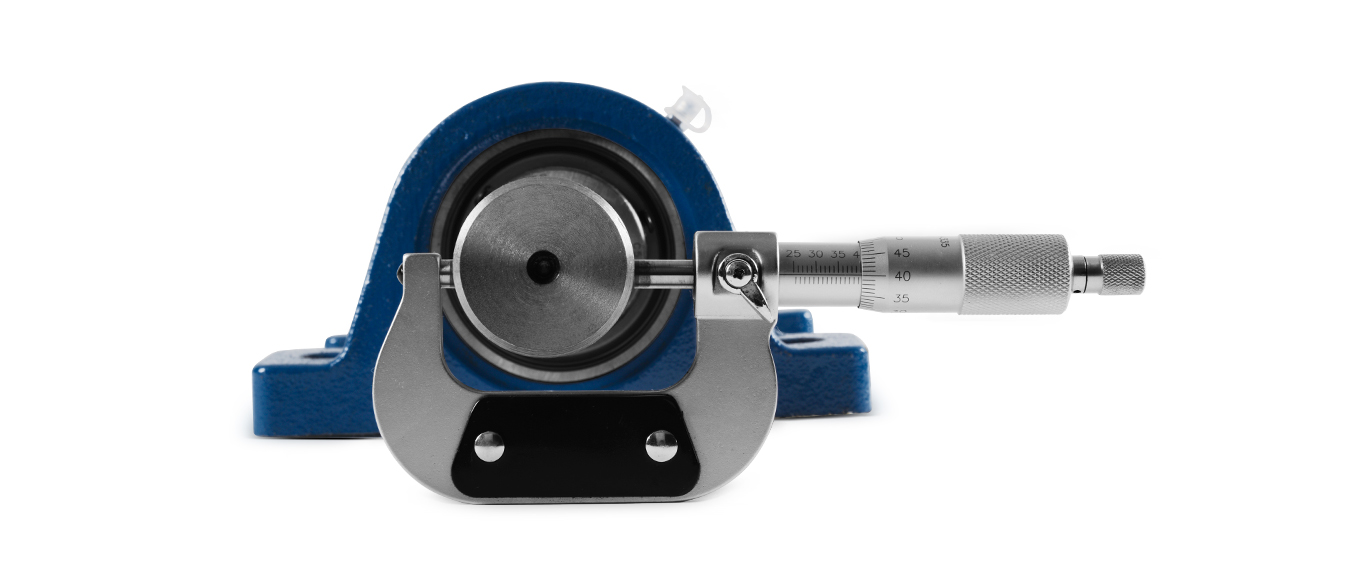

检查底座的刚性、安装面的平面度、轴的尺寸公差等是否合格。
安装轴公差推荐表
| 轴径 |
UC,SB系列 |
||||||
| 轴推荐公差(h7) |
|||||||
| mm |
in |
μm |
in |
||||
| > |
≤ |
> |
≤ |
max |
min |
max |
min |
| 10 |
18 |
7/16 |
11/16 |
0 |
-18 |
0 |
-0.0007 |
| 18 |
30 |
3/4 |
1-1/8 |
0 |
-21 |
0 |
-0.0008 |
| 30 |
50 |
1-3/16 |
1-15/16 |
0 |
-25 | 0 |
-0.0010 |
| 50 |
80 |
2 |
3-1/8 |
0 |
-30 | 0 |
-0.0012 |
| 80 |
120 |
3-3/16 |
4-11/16 |
0 |
-35 | 0 |
-0.0014 |
| 120 |
180 |
4-3/4 |
7-1/16 |
0 |
-40 | 0 |
-0.0016 |
将带座轴承插入轴上，置于所定位置。
用扭矩扳手按规定的锁紧扭矩将轴承座的安装螺栓拧紧。
轴承座安装螺栓锁紧扭矩推荐表
| 螺栓公称型号 |
锁紧扭矩(±10%) |
|||
| mm |
in |
N.m |
lbf.in |
lbf.ft |
| M6 |
1/4 |
4.0 |
33 |
3 |
| M8 |
5/16 |
8.0 |
71 |
6 |
| M10 |
3/8 |
17 |
151 |
13 |
| M12 |
7/16 |
29 |
257 |
21 |
| M14 |
1/2 |
47 |
416 |
35 |
| M16 |
5/8 |
73 |
646 |
54 |
| M18 |
- |
107 |
947 |
79 |
| M20 |
3/4 |
145 |
1280 |
107 |
| M22 |
7/8 |
200 |
1770 |
148 |
| M27 |
1 |
372 |
3290 |
275 |
| M30 |
1-1/8 |
500 |
4430 |
369 |
| M33 |
1-1/4 |
690 |
6110 |
509 |
| M36 |
1-3/8 |
880 |
7790 |
649 |
备注:适用于P,F,FS,FL,FC,FT,FA,FB,LF,FD轴承座

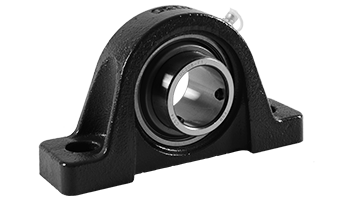

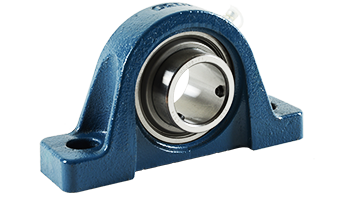

将轴承内圈止动顶丝按规定的锁紧扭矩均等拧紧。
止动顶丝锁紧扭矩推荐表
| 顶丝公称型号 |
锁紧扭矩 |
适用型号 |
||||||
| mm |
in | N.m |
lbf.in |
lbf.ft |
UC200 |
UCX00 |
SB200 |
UC300 |
| M5×0.8 |
10-32UNF |
3.0 | 27 | 2.2 | 201-203 (SΦ40) |
201-203 |
||
| M6×1.0 |
1/4-28UNF |
4.0 | 35 | 3 | 201-206 | X05 | 204-206 | 305-306 |
| M8×1.0 |
5/16-24UNF | 9 | 75 | 6 | 207-209 | X06-X08 | 207-211 | 307 |
| M10×1.25 |
3/8-24UNF |
18 | 155 | 13 | 210-213 | X09-X12 | 212 | 308-309 |
| M12×1.5 |
7/16-20UNF |
28 | 248 | 21 | 214-218 | X13-X17 | 310-314 | |
| M14×1.5 |
1/2-20UNF |
35 | 310 | 26 | X18 | 315-316 | ||
| M16×1.5 |
5/8-18UNF |
56 | 496 | 41 | 220 | X20 | 317-319 | |
| M18×1.5 |
5/8-18UNF |
62 | 549 | 46 | 320-324 | |||
| M20×1.5 |
3/4-16UNF |
83 | 735 | 61 | 326-328 | |||
用手转动轴，确认轴承的旋转状态是否异常。
检查底座的刚性、安装面的平面度、轴的尺寸公差等是否合格。
安装轴公差推荐表
| 轴径 |
HC,SA系列 |
||||||
| 轴推荐公差(h6) |
|||||||
| mm |
in |
μm |
in |
||||
| > |
≤ |
> |
≤ |
max |
min |
max |
min |
| 10 |
18 |
7/16 |
11/16 |
0 |
-11 |
0 |
-0.0004 |
| 18 |
30 |
3/4 |
1-1/8 |
0 |
-13 |
0 |
-0.0005 |
| 30 |
50 |
1-3/16 |
1-15/16 |
0 |
-16 | 0 |
-0.0006 |
| 50 |
80 |
2 |
3-1/8 |
0 |
-19 | 0 |
-0.0007 |
| 80 |
120 |
3-3/16 |
4-11/16 |
0 |
-22 | 0 |
-0.0009 |
| 120 |
180 |
4-3/4 |
7-1/16 |
0 |
-25 | 0 |
-0.0010 |
将带座轴承插入轴上，置于所定位置。
将带座轴承插入轴上，置于所定位置。
用扭矩扳手按规定的锁紧扭矩将轴承座的安装螺栓拧紧。
将带座轴承插入轴上，置于所定位置。
轴承座安装螺栓锁紧扭矩推荐表
| 螺栓公称型号 |
锁紧扭矩(±10%) |
|||
| mm |
in |
N.m |
lbf.in |
lbf.ft |
| M6 |
1/4 |
4.0 |
33 |
3 |
| M8 |
5/16 |
8.0 |
71 |
6 |
| M10 |
3/8 |
17 |
151 |
13 |
| M12 |
7/16 |
29 |
257 |
21 |
| M14 |
1/2 |
47 |
416 |
35 |
| M16 |
5/8 |
73 |
646 |
54 |
| M18 |
- |
107 |
947 |
79 |
| M20 |
3/4 |
145 |
1280 |
107 |
| M22 |
7/8 |
200 |
1770 |
148 |
| M27 |
1 |
372 |
3290 |
275 |
| M30 |
1-1/8 |
500 |
4430 |
369 |
| M33 |
1-1/4 |
690 |
6110 |
509 |
| M36 |
1-3/8 |
880 |
7790 |
649 |
备注:适用于P,F,FS,FL,FC,FT,FA,FB,LF,FD轴承座

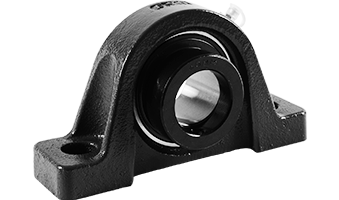

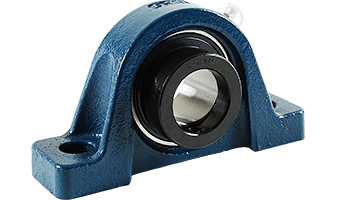

将偏心套的偏心部位嵌入到轴承内圈偏心台。
沿轴的旋转方向转动偏心套使其与轴承内圈偏心台相啮合，然后用榔头和钉铳沿轴的旋转方向敲击偏心套使其锁紧。
将偏心套上的止动顶丝按规定的锁紧扭矩拧紧。
止动顶丝锁紧扭矩推荐表
|
顶丝公称型号 |
锁紧扭矩
|
适用型号 |
|||||
|
mm
|
in
|
N.m
|
lbf.in
|
lbf.ft
|
HC200
|
SA200
|
HC300
|
|
M5×0.8
|
10-32UNF
|
3.0
|
27
|
2.2
|
|
|
|
|
M6×1.0
|
1/4-28UNF
|
4.0
|
35
|
3
|
203-205
|
201-205
|
|
|
M8×1.0
|
5/16-24UNF
|
9
|
75
|
6
|
206
|
206
|
305-307
|
|
M10×1.25
|
3/8-24UNF
|
18
|
155
|
13
|
207-216
|
207-216
|
308-312
|
|
M12×1.5
|
7/16-20UNF
|
28
|
248
|
21
|
211-216
|
211-212
|
313-314
|
|
M14×1.5
|
1/2-20UNF
|
35
|
310
|
26
|
|
|
|
|
M16×1.5
|
5/8-18UNF
|
56
|
496
|
41
|
|
|
315-317
|
|
M18×1.5
|
5/8-18UNF
|
62
|
549
|
46
|
|
|
|
|
M20×1.5
|
3/4-16UNF
|
83
|
735
|
61
|
|
|
318-320
|
用手转动轴，确认轴承的旋转状态是否异常。
检查底座的刚性、安装面的平面度、轴的尺寸公差等是否合格。
安装轴公差推荐表
| 轴径 |
UK系列 |
||||||
| 轴推荐公差(h9) |
|||||||
| mm |
in |
μm |
in |
||||
| > |
≤ |
> |
≤ |
max |
min |
max |
min |
| 10 |
18 |
7/16 |
11/16 |
0 |
-43 |
0 |
-0.0017 |
| 18 |
30 |
3/4 |
1-1/8 |
0 |
-52 |
0 |
-0.0021 |
| 30 |
50 |
1-3/16 |
1-15/16 |
0 |
-62 | 0 |
-0.0024 |
| 50 |
80 |
2 |
3-1/8 |
0 |
-74 | 0 |
-0.0029 |
| 80 |
120 |
3-3/16 |
4-11/16 |
0 |
-87 | 0 |
-0.0034 |
| 120 |
180 |
4-3/4 |
7-1/16 |
0 |
-100 | 0 |
-0.0039 |
轴推荐公差

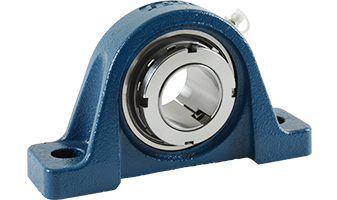

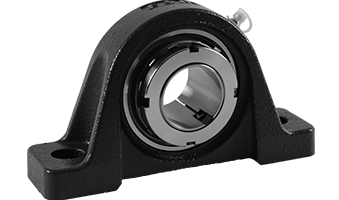

将紧定套插入到轴上，置于所定带座轴承的安装位置。
紧定套插入困难时，可把螺丝刀等插入紧定套的槽口部位扩大槽口使其容易插入。
将带座轴承插入轴上，置于所定位置。
用扭矩扳手按规定的锁紧扭矩将轴承座的安装螺栓拧紧。
轴承座安装螺栓锁紧扭矩推荐表
| 螺栓公称型号 |
锁紧扭矩(±10%) |
|||
| mm |
in |
N.m |
lbf.in |
lbf.ft |
| M6 |
1/4 |
4.0 |
33 |
3 |
| M8 |
5/16 |
8.0 |
71 |
6 |
| M10 |
3/8 |
17 |
151 |
13 |
| M12 |
7/16 |
29 |
257 |
21 |
| M14 |
1/2 |
47 |
416 |
35 |
| M16 |
5/8 |
73 |
646 |
54 |
| M18 |
- |
107 |
947 |
79 |
| M20 |
3/4 |
145 |
1280 |
107 |
| M22 |
7/8 |
200 |
1770 |
148 |
| M27 |
1 |
372 |
3290 |
275 |
| M30 |
1-1/8 |
500 |
4430 |
369 |
| M33 |
1-1/4 |
690 |
6110 |
509 |
| M36 |
1-3/8 |
880 |
7790 |
649 |
备注:适用于P,F,FS,FL,FC,FT,FA,FB,LF,FD轴承座
在紧定套上安装锁紧垫圈和锁紧螺母，用手拧紧锁紧螺母
用扭矩扳手按规定的锁紧扭矩将紧定套的锁紧螺母拧紧
锁紧螺母锁紧扭矩推荐表
| 内径型号 |
使用条件：普通载荷（Crx0.12＞Pr） |
|||||||||||
| UK200锁紧扭矩（±10%） |
UKX00锁紧扭矩（±10%） |
UK300锁紧扭矩（±10%） |
||||||||||
| N·m |
lbf.in |
lbf.ft |
Cr(KN) |
N·m |
lbf.in |
lbf.ft |
Cr(KN) |
N·m |
lbf.in |
lbf.ft |
Cr(KN) |
|
| 05 | 32 | 283 | 24 | 14 | 44 | 389 | 33 | 19.5 | 38 | 336 | 28 | 21.2 |
| 06 | 38 | 336 | 28 | 19.5 | 50 | 443 | 37 | 25.5 | 57 | 505 | 42 | 26.7 |
| 07 | 50 | 443 | 37 | 25.5 | 63 | 558 | 47 | 30.7 | 75 | 664 | 55 | 33.4 |
| 08 | 63 | 558 | 47 | 30.7 | 94 | 832 | 69 | 33.2 | 100 | 885 | 74 | 40.7 |
| 09 | 75 | 664 | 55 | 33.2 | 94 | 932 | 69 | 35.1 | 150 | 1330 | 111 | 48.9 |
| 10 | 94 | 832 | 69 | 35.1 | 138 | 1220 | 102 | 43.6 | 188 | 1660 | 139 | 62 |
| 11 | 125 | 1110 | 92 | 43.6 | 175 | 1550 | 129 | 52.7 | 225 | 1990 | 166 | 71.6 |
| 12 | 163 | 1440 | 120 | 52.7 | 207 | 1830 | 153 | 57.2 | 281 | 2490 | 207 | 81.9 |
| 13 | 188 | 1660 | 139 | 57.2 | 244 | 2160 | 180 | 66.3 | 331 | 2930 | 244 | 92.7 |
| 15 | 213 | 1890 | 157 | 66.3 | 269 | 2380 | 199 | 72.8 | 469 | 4150 | 346 | 113 |
| 16 | 250 | 2210 | 185 | 72.8 | 319 | 2820 | 235 | 83.2 | 563 | 4980 | 415 | 123 |
| 17 | 275 | 2430 | 203 | 83.2 | 369 | 3270 | 272 | 95.6 | 663 | 5870 | 489 | 133 |
| 18 | 325 | 2880 | 240 | 95.6 | 425 | 3760 | 314 | 109 | 763 | 6750 | 563 | 143 |
| 19 | - | - |
- | - | - | - | - | - | 888 | 7860 | 655 | 153 |
| 20 | - | - | - | - | 613 | 5430 | 452 | 133 | 1110 | 9800 | 817 | 173 |
| 22 | - | - | - | - | - | - | - | - | 1530 | 13500 | 1130 | 205 |
| 24 | - | - | - | - | - | - | - | - | 1840 | 16300 | 1360 | 207 |
| 26 | - | - | - | - | - | - | - | - | 2210 | 20500 | 1710 | 229 |
| 28 | - | - | - | - | - | - | - | - | 2690 | 23800 | 1980 | 253 |
| 内径型号 |
使用条件：普通载荷（Crx0.12<Pr） |
|||||||||||
| UK200锁紧扭矩（±10%） |
UKX00锁紧扭矩（±10%） |
UK300锁紧扭矩（±10%） |
||||||||||
| N·m |
lbf.in |
lbf.ft |
Cr(KN) |
N·m |
lbf.in |
lbf.ft |
Cr(KN) |
N·m |
lbf.in |
lbf.ft |
Cr(KN) |
|
| 05 | 56 | 496 | 41 | 14 | 79 | 699 | 58 | 19.5 | 68 | 602 | 50 | 21.2 |
| 06 | 68 | 602 | 50 | 19.5 | 90 | 767 | 66 | 25.5 | 101 | 894 | 75 | 26.7 |
| 07 | 90 | 767 | 66 | 25.5 | 113 | 1000 | 83 | 30.7 | 135 | 1200 | 100 | 33.4 |
| 08 | 113 | 1000 | 83 | 30.7 | 169 | 1500 | 125 | 33.2 | 180 | 1590 | 133 | 40.7 |
| 09 | 135 | 1200 | 100 | 33.2 | 169 | 1500 | 125 | 35.1 | 270 | 2390 | 199 | 48.9 |
| 10 | 169 | 1500 | 125 | 35.1 | 248 | 2200 | 183 | 43.6 | 338 | 2990 | 249 | 62 |
| 11 | 225 | 1990 | 166 | 43.6 | 315 | 2790 | 232 | 52.7 | 405 | 3590 | 299 | 71.6 |
| 12 | 293 | 2593 | 216 | 52.7 | 371 | 3280 | 274 | 57.2 | 506 | 4480 | 373 | 81.9 |
| 13 | 338 | 2990 | 249 | 57.2 | 439 | 3890 | 324 | 66.3 | 596 | 5280 | 440 | 92.7 |
| 15 | 383 | 3390 | 283 | 66.3 | 484 | 4280 | 357 | 72.8 | 844 | 7470 | 623 | 113 |
| 16 | 450 | 3980 | 332 | 72.8 | 574 | 5080 | 424 | 83.2 | 1010 | 8970 | 748 | 123 |
| 17 | 495 | 4380 | 365 | 83.2 | 664 | 5880 | 490 | 95.6 | 1190 | 10600 | 880 | 133 |
| 18 | 585 | 5180 | 432 | 95.6 | 765 | 6770 | 565 | 109 | 1370 | 12200 | 1010 | 143 |
| 19 | - | - |
- | - | - | - | - | - | 1600 | 14100 | 1180 | 153 |
| 20 | - | - | - | - | 1103 | 9760 | 814 | 133 | 1990 | 17600 | 1470 | 173 |
| 22 | - | - | - | - | - | - | - | - | 1750 | 24300 | 2030 | 205 |
| 24 | - | - | - | - | - | - | - | - | 3310 | 29300 | 2440 | 207 |
| 26 | - | - | - | - | - | - | - | - | 3980 | 35300 | 2940 | 229 |
| 28 | - | - | - | - | - | - | - | - | 4840 | 42800 | 3570 | 253 |
| Cr=基本额定动载荷，Pr=当量动载荷 |
||||||||||||
将和锁紧螺母外径面的缺口位置相一致的垫圈的爪（1枚）折弯在锁紧螺母外径面的缺口位置，进行锁紧螺母的防松处理。
用手转动轴，确认轴承的旋转状态是否异常。
