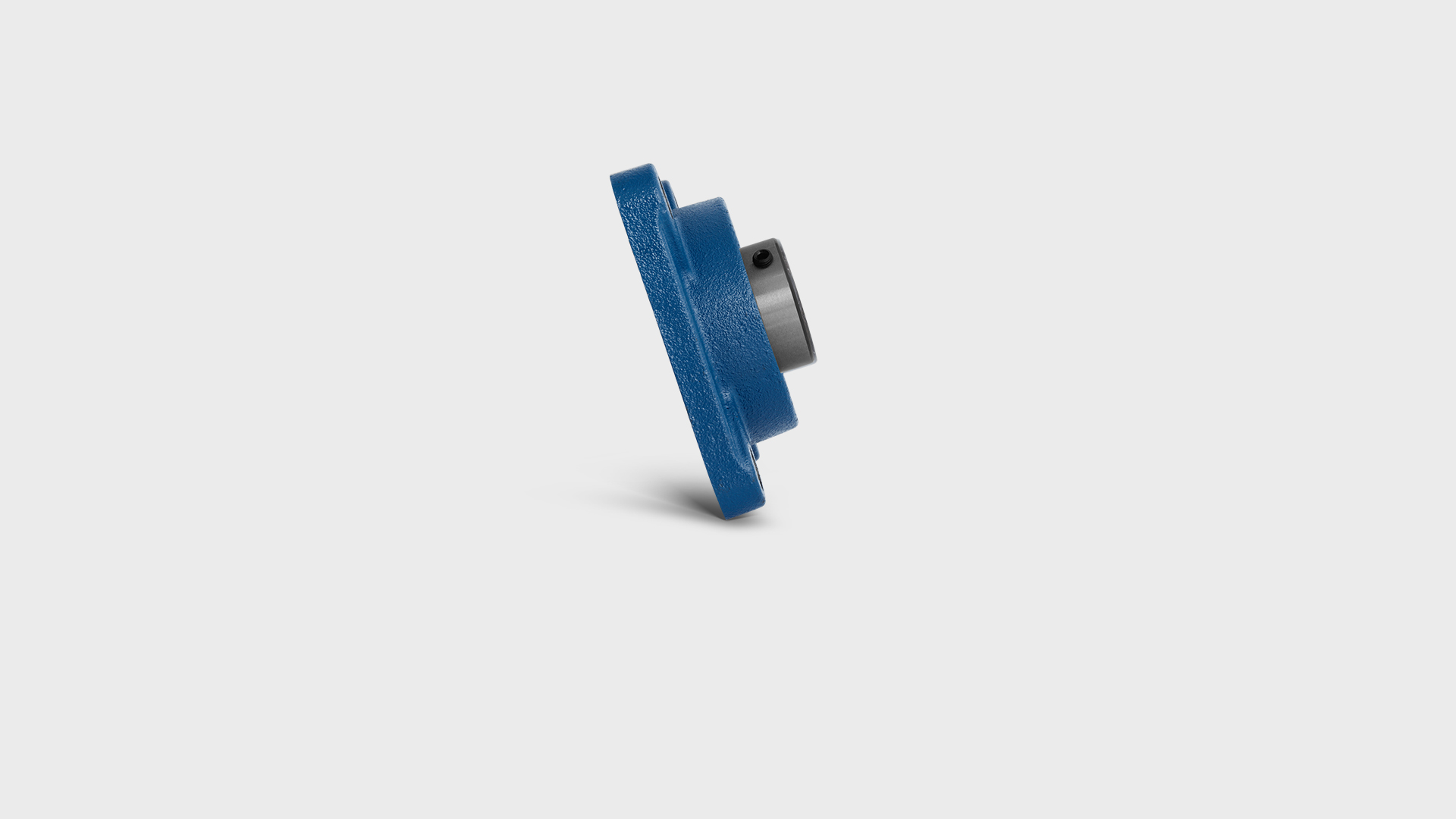

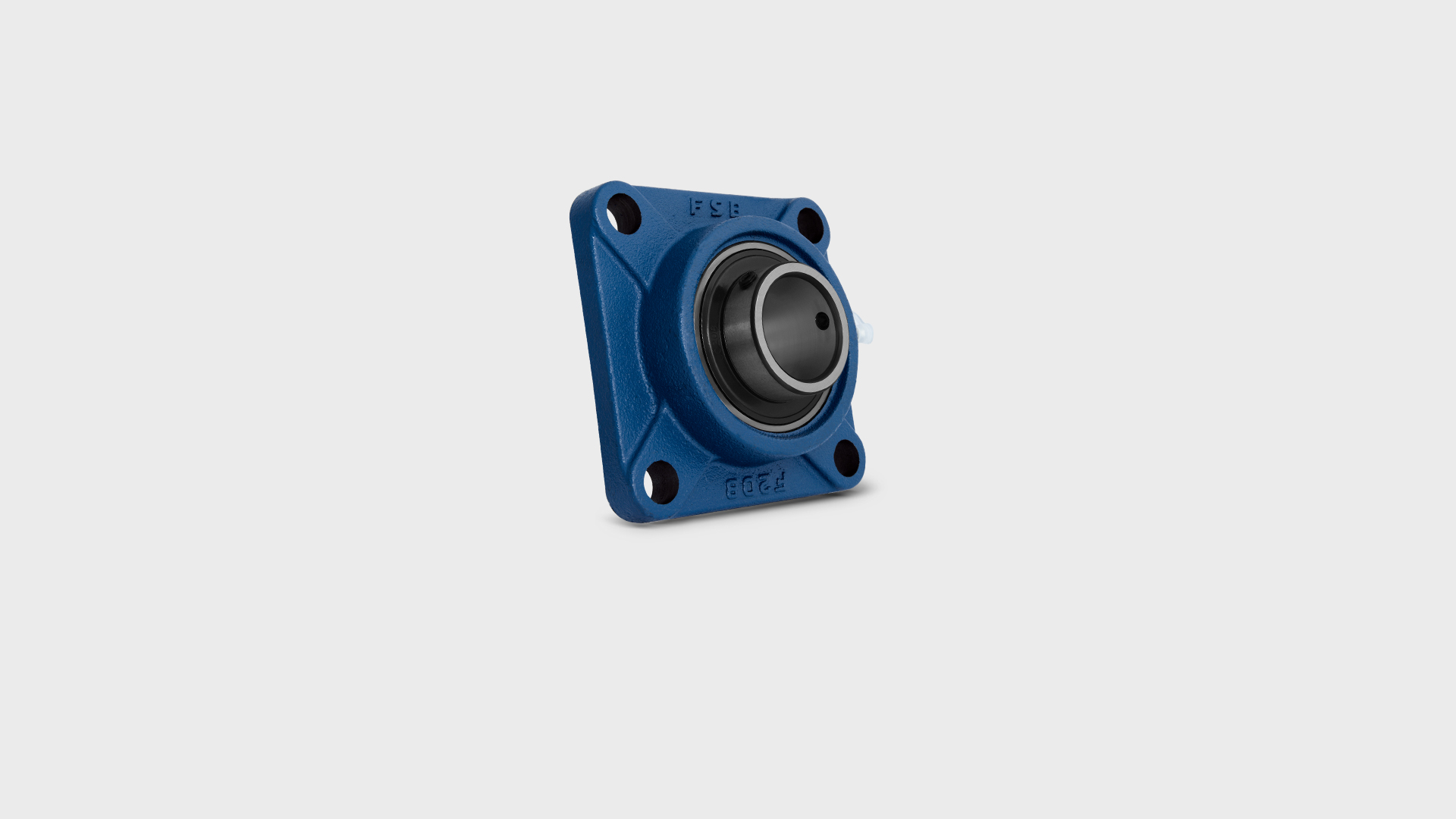

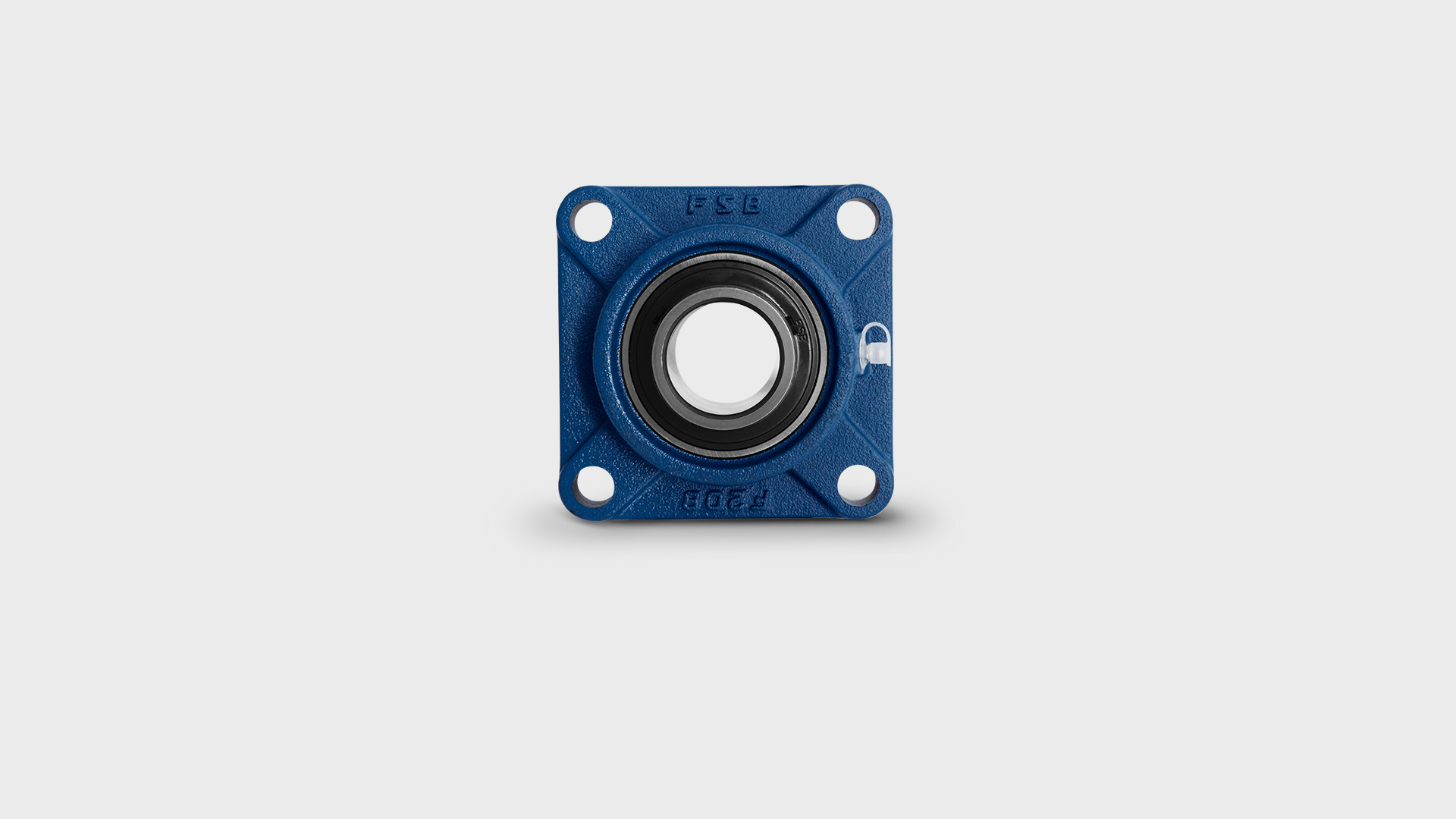

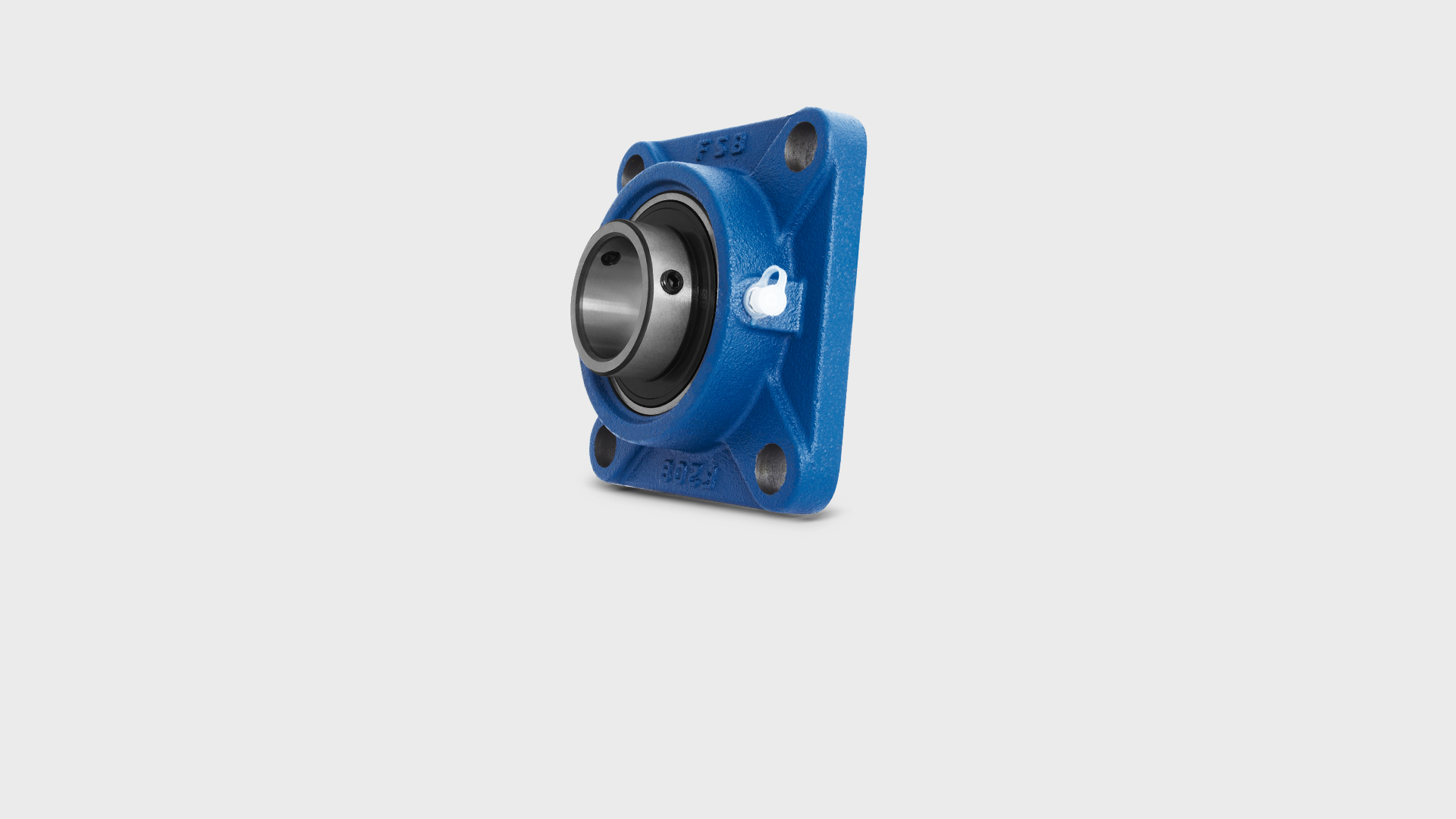

UCF200

带座轴承型号	轴径		尺寸参数									螺栓		轴承芯型号	轴承座型号	基本额定载荷		疲劳极限载荷	极限转速(SRS) 轴的配合公差（h6）	重量
	轴径		尺寸参数									螺栓		轴承芯型号	轴承座型号	动载荷	静载荷	疲劳极限载荷		重量
	mm	in	mm / in									mm	in	—	—	Cr	Cor	Cur		m
	d		a	e	i	g	l	S	Z	Bi	n	mm	in	—	—	KN			r / min	≈Kg
UCF201	12	—	86	64	15	12	25.5	12	33.3	31.0	12.7	M10	—	UC201	F204	12.70	6.55	0.28	8500	0.6
UCF201-8	—	1/2	3-3/8	2-33/64	19/32	15/32	1	15/32	1.3110	1.2205	0.5000	—	3/8	UC201-8	F204	12.70	6.55	0.28	8500	0.6
UCF202	15	—	86	64	15	12	25.5	12	33.3	31.0	12.7	M10	—	UC202	F204	12.70	6.55	0.28	8500	0.6
UCF202-10	—	5/8	3-3/8	2-33/64	19/32	15/32	1	15/32	1.3110	1.2205	0.5000	—	3/8	UC202-10	F204	12.70	6.55	0.28	8500	0.6
UCF203	17	—	86	64	15	12	25.5	12	33.3	31.0	12.7	M10	—	UC203	F204	12.70	6.55	0.28	8500	0.6
UCF203-11	—	11/16	3-3/8	2-33/64	19/32	15/32	1	15/32	1.3110	1.2205	0.5000	—	3/8	UC203-11	F204	12.70	6.55	0.28	8500	0.6
UCF204	20	—	86	64	15	12	25.5	12	33.3	31.0	12.7	M10	—	UC204	F204	12.70	6.55	0.28	8500	0.6
UCF204-12	—	3/4	3-3/8	2-33/64	19/32	15/32	1	15/32	1.3110	1.2205	0.5000	—	3/8	UC204-12	F204	12.70	6.55	0.28	8500	0.6
UCF205	25	—	95	70	16	14	27	12	35.7	34	14.3	M10	—	UC205	F205	14.00	7.80	0.34	7000	0.8
UCF205-14	—	7/8	3-3/4	2-3/4	5/8	9/16	1-1/16	15/32	1.4055	1.3386	0.5630	—	3/8	UC205-14
UCF205-15	—	15/16												UC205-15
UCF205-16	—	1												UC205-16
UCF206	30	—	108	83	18	14	31	12	40.2	38.1	15.9	M10	—	UC206	F206	19.50	11.20	0.48	6300	1.1
UCF206-18	—	1-1/8	4-1/4	3-17/64	45/64	9/16	1-7/32	15/32	1.5827	1.5000	0.6260	—	3/8	UC206-18
UCF206-19	—	1-3/16												UC206-19
UCF206-20	—	1-1/4												UC206-20
UCF207	35	—	117	92	19	16	34	14	44.4	42.9	17.5	M12	—	UC207	F207	25.50	15.30	0.66	5300	1.5
UCF207-20	—	1-1/4	4-19/32	3-5/8	3/4	5/8	1-11/32	35/64	1.7480	1.6890	0.6890	—	7/16	UC207-20
UCF207-21	—	1-5/16												UC207-21
UCF207-22	—	1-3/8												UC207-22
UCF207-23	—	1-7/16												UC207-23
UCF208	40	—	130	102	21	16	36	16	51.2	49.2	19.0	M14	—	UC208	F208	30.70	19.00	0.80	4800	1.9
UCF208-24		1-1/2	5-1/8	4-1/64	53/64	5/8	1-13/32	5/8	2.0157	1.9370	0.7480	—	1/2	UC208-24
UCF208-25	—	1-9/16	5-1/8	4-1/64	53/64	5/8	1-13/32	5/8	2.0157	1.9370	0.7480	—	1/2	UC208-25
UCF209	45	—	137	105	22	18	38	16	52.2	49.2	19.0	M14	—	UC209	F209	33.20	21.60	0.92	4300	2.3
UCF209-26	—	1-5/8	5-13/32	4-9/64	55/64	23/32	1-1/2	5/8	2.0551	1.9370	0.7480	—	1/2	UC209-26
UCF209-27	—	1-11/16												UC209-27
UCF209-28	—	1-3/4												UC209-28
UCF210	50	—	143	111	22	18	40	16	54.6	51.6	19.0	M14	—	UC210	F210	35.1	23.2	0.98	4000	2.5
UCF210-30	—	1-7/8	5-5/8	4-3/8	55/64	23/32	1-9/16	5/8	2.1496	2.0315	0.7480	—	1/2	UC210-30
UCF210-31	—	1-15/16												UC210-31
UCF210-32	—	2												UC210-32
UCF211	55	—	162	130	25	20	43	19	58.4	55.6	22.2	M16	—	UC211	F211	43.60	29.00	1.25	3600	3.4
UCF211-32	—	2	6-3/8	5-1/8	63/64	25/32	1-11/16	3/4	2.2992	2.1890	0.8740	—	5/8	UC211-32
UCF211-34	—	2-1/8												UC211-34
UCF211-35	—	2-3/16												UC211-35
UCF212	60	—	175	143	29	20	48	19	68.7	65.1	25.4	M16	—	UC212	F212	52.70	36.00	1.53	3400	4.4
UCF212-36	—	2-1/4	6-7/8	5-5/8	1-9/64	25/32	1-7/8	3/4	2.7047	2.5630	1.0000	—	5/8	UC212-36
UCF212-38	—	2-3/8												UC212-38
UCF212-39	—	2-7/16												UC212-39
UCF213	65	—	187	149	30	20	50	19	69.7	65.1	25.4	M16	—	UC213	F213	57.20	40.0	1.70	3000	5.3
UCF213-40	—	2-1/2	7-3/8	5-55/64	1-3/16	25/32	1-31/32	3/4	2.7441	2.5630	1.0000	—	5/8	UC213-40	F213	57.20	40.0	1.70	3000	5.3
UCF214	70	—	193	152	31.8	24.8	54.8	19	76.2	74.6	30.2	M16	—	UC214	F214	62.40	45.00	1.86	2800	6.0
UCF214-44	—	2-3/4	7-19/32	5-63/64	1-1/4	31/32	2-5/32	3/4	3.0000	2.9370	1.1890	—	5/8	UC214-44	F214	62.40	45.00	1.86	2800	6.0
UCF215	75	—	200	159	35	25	57	19	79.5	77.8	33.3	M16	—	UC215	F215	66.30	49.00	2.04	2600	6.6
UCF215-47	—	2-15/16	7-7/8	6-17/64	1-3/8	63/64	2-1/4	3/4	3.1299	3.0630	1.3110	—	5/8	UC215-47
UCF215-48	—	3	7-7/8	6-17/64	1-3/8	63/64	2-1/4	3/4	3.1299	3.0630	1.3110	—	5/8	UC215-48
UCF216	80	—	208	165	35	25	59	23	84.3	82.6	33.3	M20	—	UC216	F216	72.80	53.00	2.16	2400	7.5
UCF216-50	—	3-1/8	8-3/16	6-1/2	1-3/8	63/64	3-21/64	29/32	3.3189	3.2520	1.3110	—	3/4	UC216-50	F216	72.80	53.00	2.16	2400	7.5
UCF217	85	—	220	175	36	25	63	23	87.6	85.7	34.1	M20	—	UC217	F217	83.20	62.00	2.40	2200	9.1
UCF217-52	—	3-1/4	8-21/32	6-57/64	1-27/64	1-1/32	2-15/32	29/32	3.4488	3.3740	1.3425	—	3/4	UC217-52	F217	83.20	62.00	2.40	2200	9.1
UCF218	90	—	235	187	42	26	70	23	98.3	96.0	39.7	M20	—	UC218	F218	95.60	72.00	2.70	2000	11.3
UCF218-56	—	3-1/2	9-1/4	7-23/64	1-21/32	1-1/32	2-3/4	29/32	3.8701	3.7795	1.5630	—	3/4	UC218--56	F218	95.60	72.00	2.70	2000	11.3

>

精湛的细节

精湛的细节

精湛的细节

HCP200

带座轴承型号	轴径			尺　　　　　　寸										螺栓		轴承芯型号	轴承座型号	基本额定载荷		疲劳极限载荷	极限转速(SRS) 轴的配合公差（h6）	重量
	轴径			尺　　　　　　寸										螺栓		轴承芯型号	轴承座型号	动载荷	静载荷	疲劳极限载荷	极限转速(SRS) 轴的配合公差（h6）	重量
	mm	in		mm / in										mm	in	—	—	Cr	Cor	Cur	n	m
	d			h	a	e	b	S2	S1	g	w	B1	n	mm	in	—	—	KN			r / min	≈Kg
HCP201	12	—		30.2	125	96	32	16	12	13	57	37.3	13.9	M10	—	HC201	P203	9.56	4.75	0.20	9500	0.7
HCP201-8	—	1/2		1-3/16	4-59/64	3-25/32	1-17/64	5/8	15/32	33/64	2-1/4	1.4685	0.5472	—	3/8	HC201-8	P203	9.56	4.75	0.20	9500	0.7
HCP202	15	—		30.2	125	96	32	16	12	13	57	37.3	13.9	M10	—	HC202	P203	9.56	4.75	0.20	9500	0.7
HCP202-10	—	5/8		1-3/16	4-59/64	3-25/32	1-17/64	5/8	15/32	33/64	2-1/4	1.4685	0.5472	—	3/8	HC202-10	P203	9.56	4.75	0.20	9500	0.7
HCP203	17	—		30.2	125	96	32	16	12	13	57	37.3	13.9	M10	—	HC203	P203	9.56	4.75	0.20	9500	0.7
HCP203-11	—	11/16		1-3/16	4-59/64	3-25/32	1-17/64	5/8	15/32	33/64	2-1/4	1.4685	0.5472	—	3/8	HC203-11	P203	9.56	4.75	0.20	9500	0.7
HCP204	20	—		33.3	127	95	38	19	13	15	65	43.7	17.1	M10	—	HC204	P204	12.70	6.55	0.28	8500	0.7
HCP204-12	—	3/4		1-5/16	5	3-3/4	1-1/2	3/4	1/2	19/32	2-9/16	1.7205	0.6732	—	3/8	HC204-12	P204	12.70	6.55	0.28	8500	0.7
HCP205	25	—		36.5	140	105	38	16	13	16	70	44.3	17.4	M10	—	HC205	P205	14.00	7.80	0.34	7000	0.8
HCP205-14	—	7/8		1-7/16	5-1/2	4-1/8	1-1/2	5/8	1/2	5/8	2-3/4	1.7441	0.6850	—	3/8	HC205-14
HCP205-15	—	15/16														HC205-15
HCP205-16	—	1														HC205-16
HCP206	30	—		42.9	165	121	48	21	17	18	83	48.4	18.25	M14	—	HC206	P206	19.50	11.20	0.48	6300	1.4
HCP206-18	—	1-1/8		1-11/16	6-1/2	4-49/64	1-7/8	53/64	21/32	45/64	3-17/64	1.9055	0.7185	—	1/2	HC206-18
HCP206-19	—	1-3/16														HC206-19
HCP206-20	—	1-1/4														HC206-20
HCP207	35	—		47.6	167	127	48	21	17	19	94	51.1	18.8	M14	—	HC207	P207	25.50	15.30	0.66	5300	1.7
HCP207-20	—	1-1/4		1-7/8	6-37/64	5	1-7/8	53/64	21/32	3/4	3-45/64	2.0118	0.7402	—	1/2	HC207-20
HCP207-21	—	1-5/16														HC207-21
HCP207-22	—	1-3/8														HC207-22
HCP207-23	—	1-7/16														HC207-23
HCP208	40	—		49.2	184	137	54	25	17	19	100	56.3	21.4	M14	—	HC208	P208	30.70	19.00	0.80	4800	2.0
HCP208-24	—	1-1/2		1-15/16	7-1/4	5-25/64	2-1/8	63/64	21/32	3/4	3-15/16	2.2165	0.8425	—	1/2	HC208-24
HCP208-25	—	1-9/16		1-15/16	7-1/4	5-25/64	2-1/8	63/64	21/32	3/4	3-15/16	2.2165	0.8425	—	1/2	HC208-25
HCP209	45	—		54.0	190	146	54	22	17	20	108	56.3	21.4	M14	—	HC209	P209	33.20	21.60	0.92	4300	2.4
HCP209-26	—	1-5/8		2-1/8	7-15/32	5-3/4	2-1/8	55/64	21/32	25/32	4-1/4	2.2165	0.8425	—	1/2	HC209-26
HCP209-27	—	1-11/16														HC209-27
HCP209-28	—	1-3/4														HC209-28
HCP210	50	—		57.2	206	159	60	25	20	22	114	62.7	24.6	M16	—	HC210	P210	35.10	23.20	0.98	4000	2.8
HCP210-30	—	1-7/8		2-1/4	8-1/8	6-1/4	2-3/8	63/64	25/32	55/64	4-1/2	2.4685	0.9685	—	5/8	HC210-30
HCP210-31	—	1-15/16														HC210-31
HCP210-32	—	2														HC210-32
HCP211	55	—		63.5	219	171	60	25	20	22	126	71.4	27.75	M16	—	HC211	P211	43.60	29.00	1.25	3600	3.6
HCP211-32	—	2		2-1/2	8-5/8	6-47/64	2-3/8	63/64	25/32	55/64	4-31/32	2.8110	1.0925	—	5/8	HC211-32
HCP211-34	—	2-1/8														HC211-34
HCP211-35	—	2-3/16														HC211-35
HCP212	60	—		69.8	241	184	70	25	20	25	138	77.8	30.95	M16	—	HC212	P212	52.70	36.00	1.53	3400	5.2
HCP212-36	—	2-1/4		2-3/4	9-1/2	7-1/4	2-3/4	63/64	25/32	63/64	5-7/16	3.0630	1.2185	—	5/8	HC212-36
HCP212-38	—	2-3/8														HC212-38
HCP212-39	—	2-7/16														HC212-39
HCP213	65	—		76.2	265	203	70	29	25	27	150	85.6	34.3	M20	—	HC213	P213	57.20	40.00	1.70	3000	6.3
HCP213-40	—	2-1/2		3	10-7/16	8	2-3/4	1-9/64	63/64	1-1/16	5-29/32	3.3701	1.3504	—	3/4	HC213-40	P213	57.20	40.00	1.70	3000	6.3
HCP214	70	—		79.4	266	210	72	31	25	27	156	85.3	34.1	M20	—	HC214	P214	62.40	45.00	1.86	2800	7.4
HCP214-42	—	2-5/8		3-1/8	10-15/32	8-9/32	2-27/32	1-7/32	63/64	1-1/16	6-9/64	3.3583	1.3425	—	3/4	HC214-42
HCP214-43	—	2-11/16														HC214-43
HCP214-44	—	2-3/4														HC214-44
HCP215	75	—		82.6	275	217	74	31	25	28	163	92.1	37.5	M20	—	HC215	P215	66.30	49.00	2.04	2600	7.8
HCP215-47	—	2-15/16		3-1/4	10-13/16	8-17/32	2-29/32	1-7/32	63/64	1-3/32	6-13/32	3.6260	1.4764	—	3/4	HC215-47
HCP215-48	—	3		3-1/4	10-13/16	8-17/32	2-29/32	1-7/32	63/64	1-3/32	6-13/32	3.6260	1.4764	—	3/4	HC215-48
